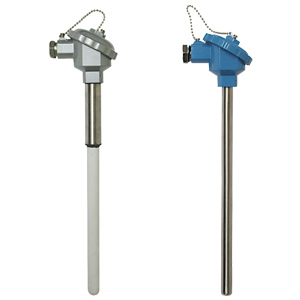

无固定装置热电偶
更新：2017-04-17 22:10:16 点击：
详情
无固定装置热电偶通常和显示仪表、记录仪表、电子计算机等配套使用，直接测量各种生产过程中的 0 ℃ ～ 1300 ℃范围内液体、蒸汽和气体介质以及固体表面温度 。
特点：1. 装配简单，更换方便 ;
2. 压簧式感温元件，抗振性能好 ;
3. 测量范围大 ;
4. 机械强度高，耐压性能好 ;
技术参数：
IEC584
JB/T9238-1999
热电偶在环境温度为 20 ± 15 ℃ , 相对湿度不大于 80 ％ , 试 验电压为 500 ± 50V ( 直流 )电极与外套管之间的绝缘电阻≥1000M Ω .m即1m长的试样的绝缘电阻为1000M Ω ;
10m 长的试样的绝缘电阻为 100M Ω ;
无固定装置热电偶温度测量范围和允许误差
|
热电偶类别
|
代号
|
分度号
|
测量范围℃
|
允许偏差△t ℃
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0～800
|
±1.5℃或±0.25%│t│
|
|
铂铑10-铂
|
WRP
|
S
|
0～1600
|
±1.5℃或±0.25%│t│
|
|
镍铬-镍硅
|
WRN
|
K
|
0～1300
|
±2.5℃或±0.75%│t│
|
|
镍铬-铜镍
|
WRE
|
E
|
0～800
|
±2.5℃或±0.75%│t│
|
注“t”为感温元件实测温度
订货须知：插入深度、管径大小、安装方式（螺纹尺寸、法兰尺寸）、温度测量范围、精度要求。
